天长市全民健身中心项目体育场馆钢结构健康监测项目

项目背景：大跨度空间网格钢结构长243m，宽215m，最大标高31.8m，悬挑最大长度22m。数据采集单元24小时连续采样，恶劣环境下正常工作，保证长期监测的稳定性；数据采集及传输频率可远程控制。其中应力应变测点150处、变形测点150处、加速度测点6处、温度测点15处、风速测点2处以及风压测点22处。

重难点：体育场支座安全性体育场钢结构支座进行加固处理，钢支座节点位移以及边界条件发生变化，考虑保证体育场在支座处理后整体结构的安全性是本工程的重点难点。

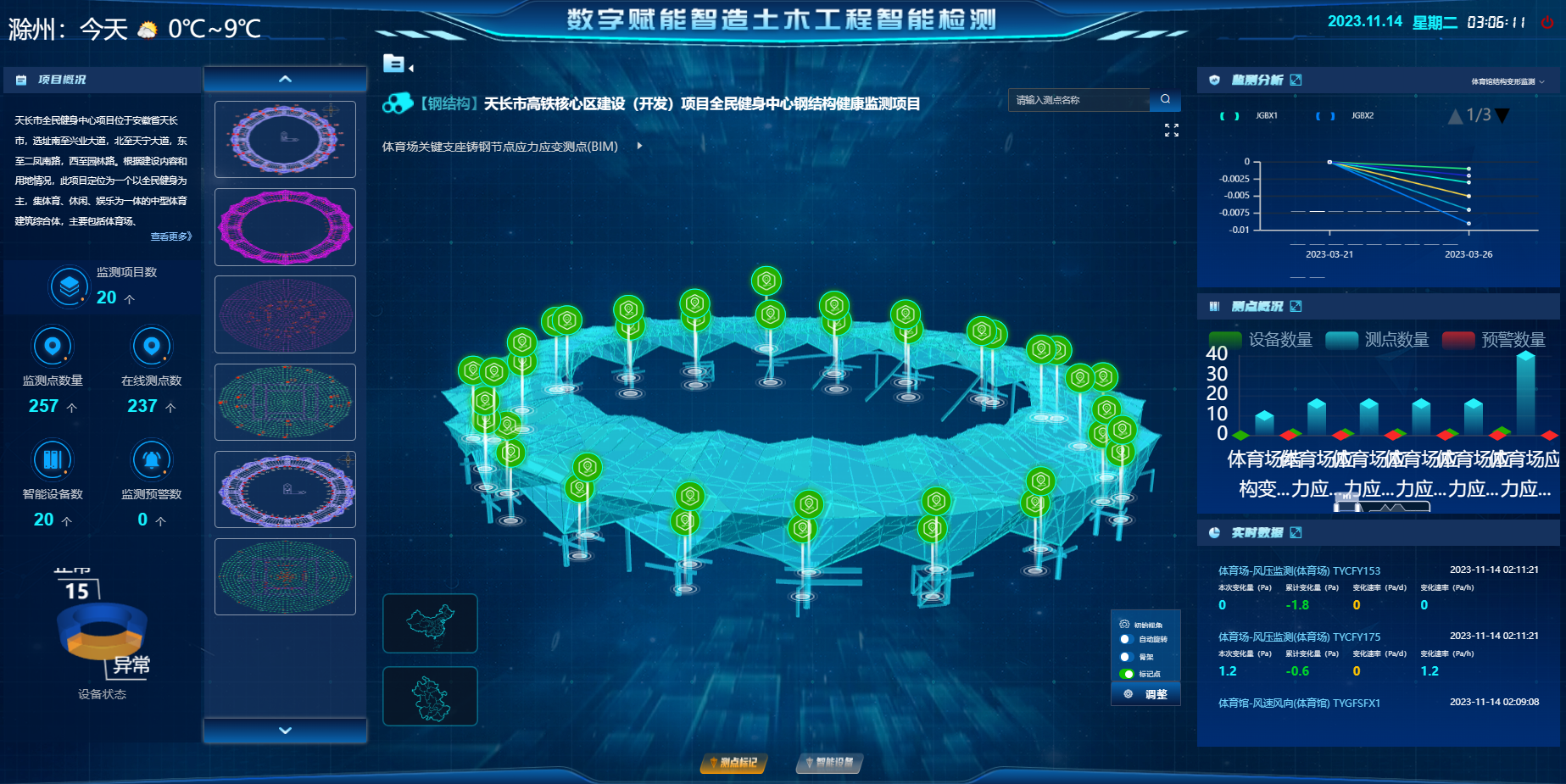

体育场BIM模型及实时相关测点信息

天长市全民健身中心项目体育场馆鸟瞰图

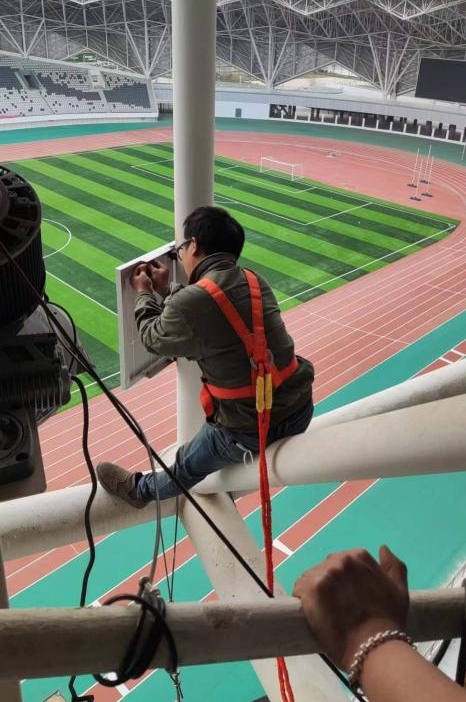

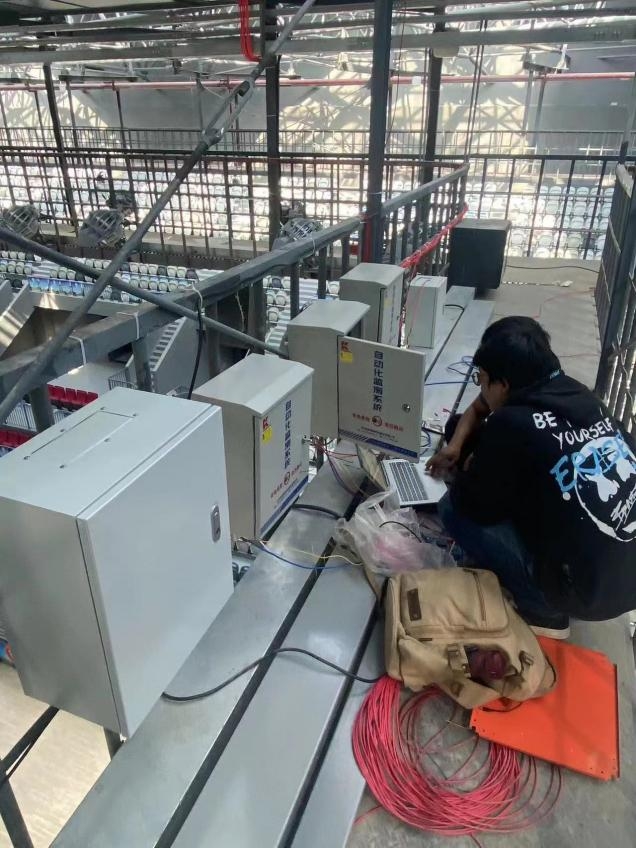

接线调试

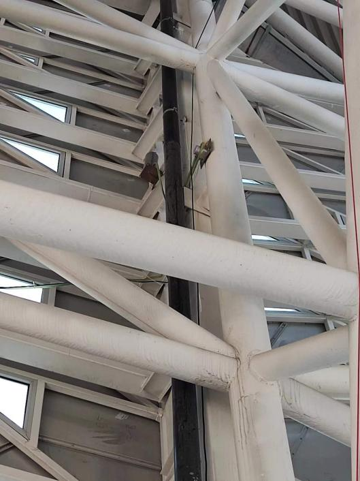

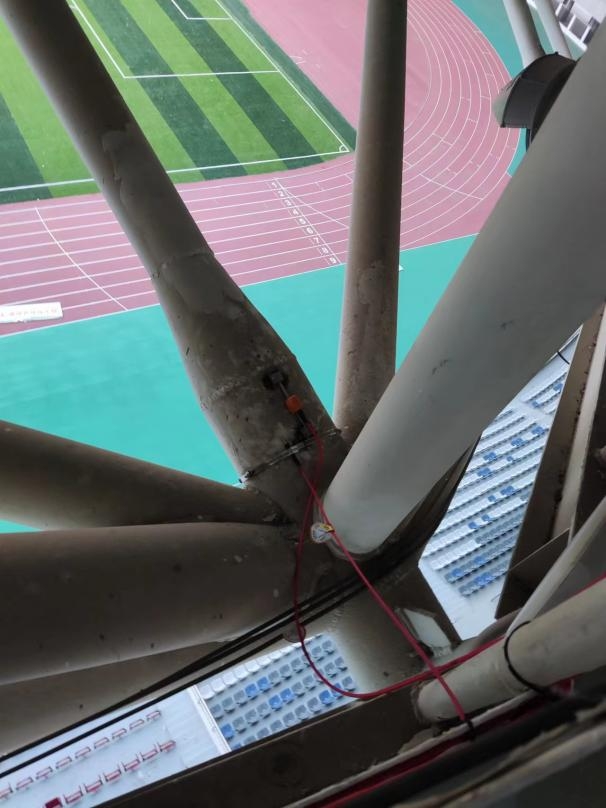

应力应变传感器安装

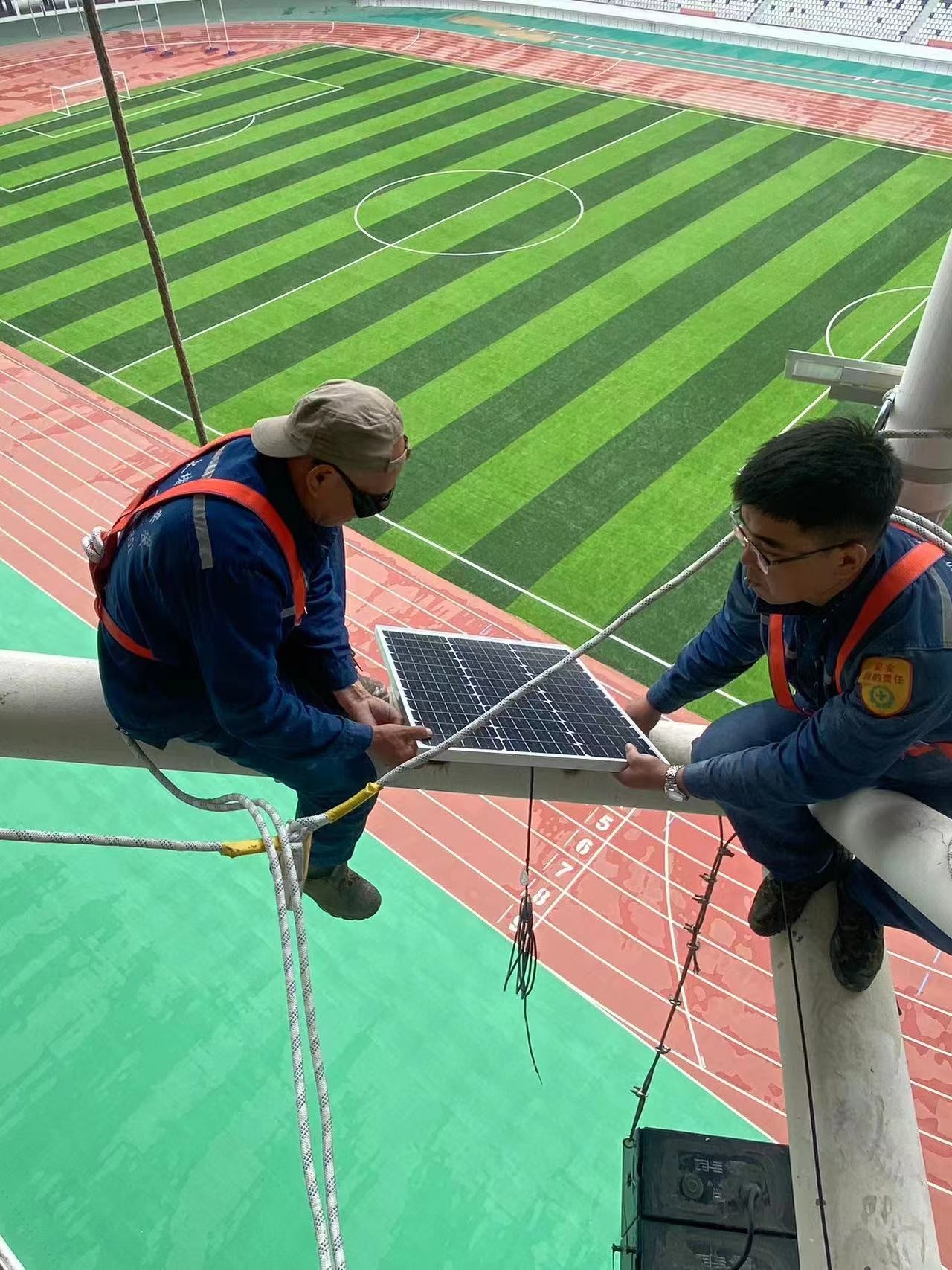

太阳能板安装

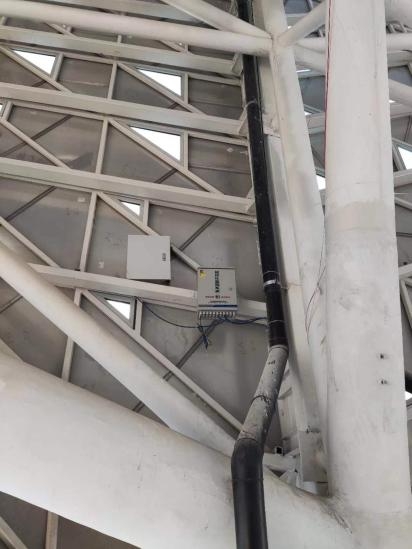

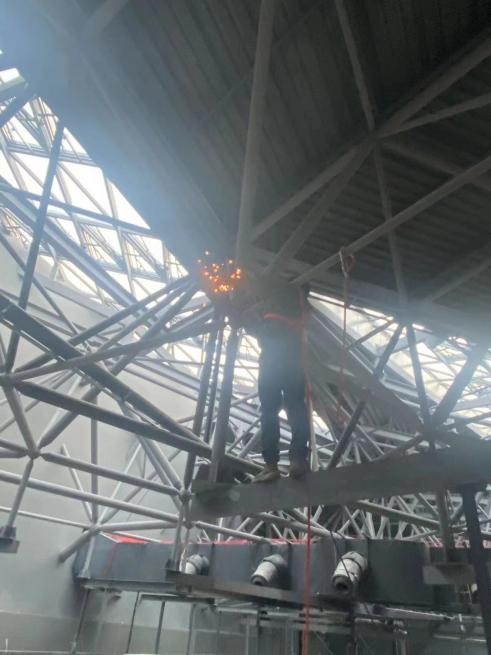

综合采集模块（dtu）、机箱安装

水准仪现场布置

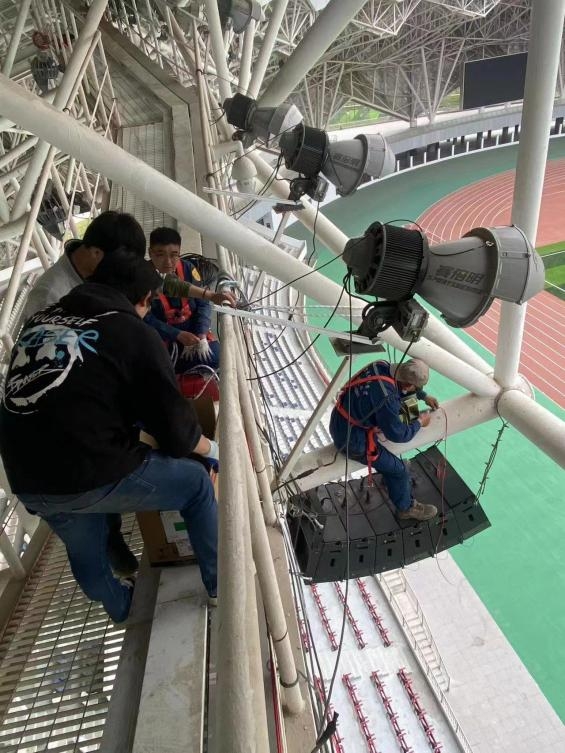

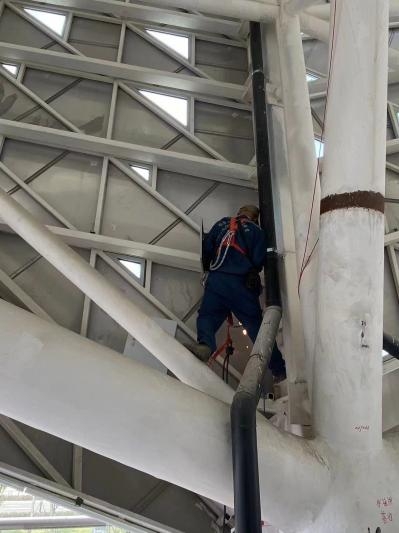

接线及调试处

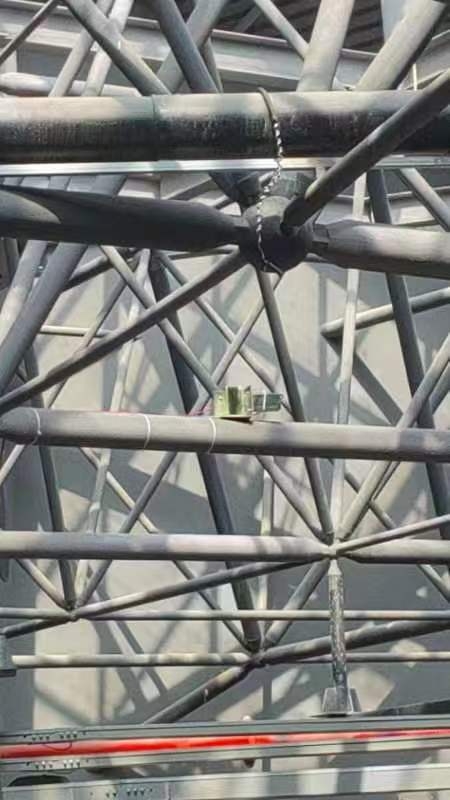

体育场加速度现场布置

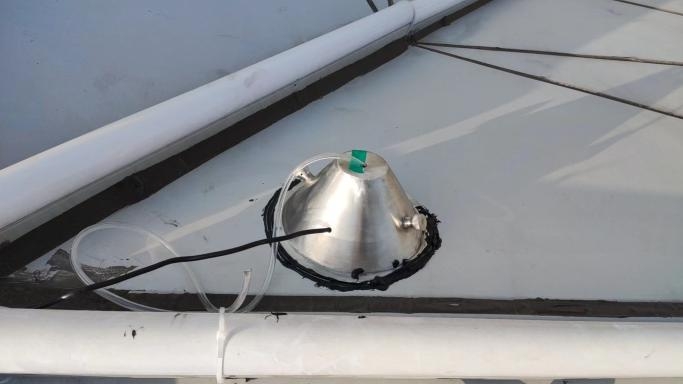

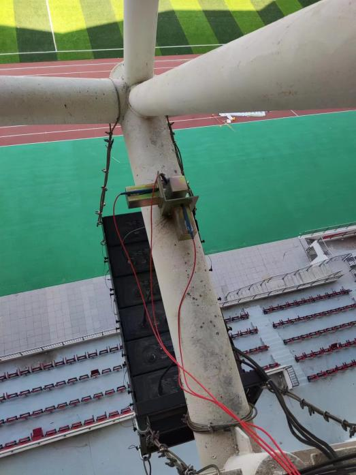

风压传感器固定及保护措施

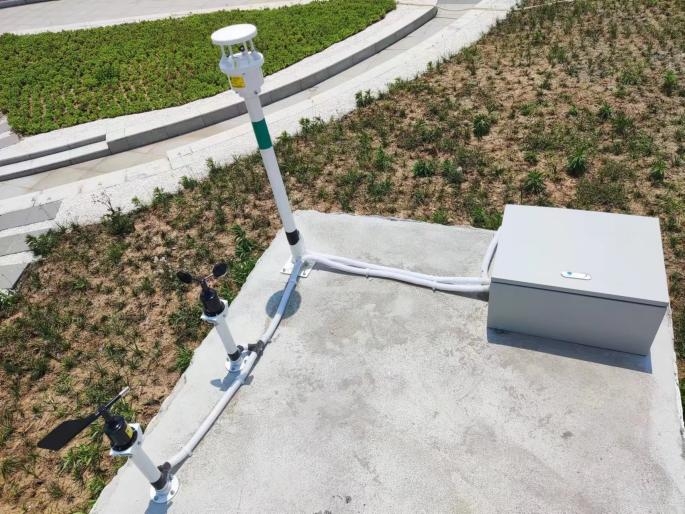

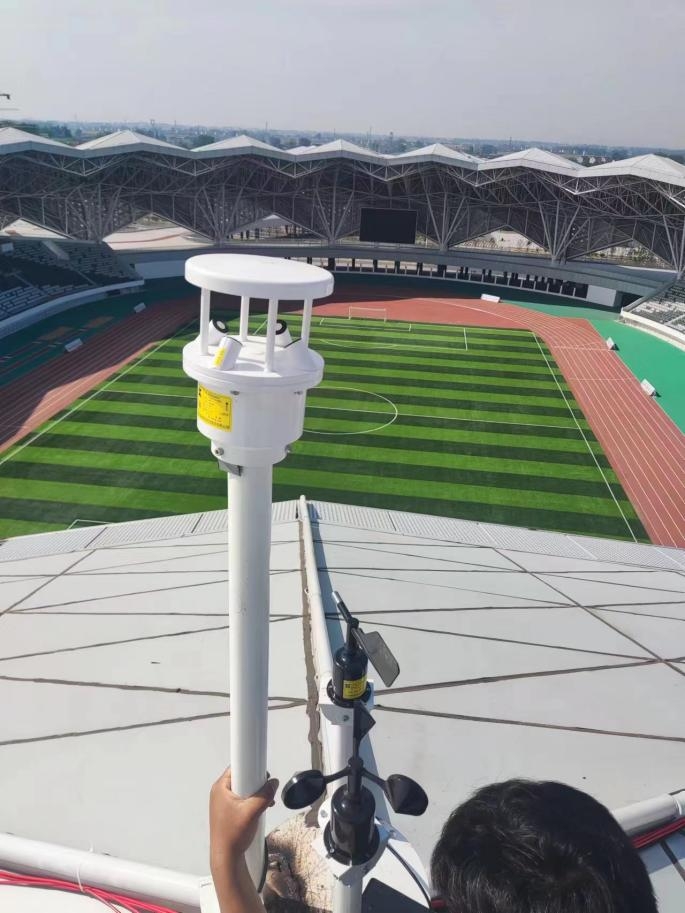

体育馆风速风向仪器安装
